ＳＭＴシステムをお貸しします。 |
|
|
お問い合わせは、担当 鴨川
mail： kamogawa@nihonriko.co.jp
tel： 0956-30-8121
fax： 0956-30-8380 |
|
|

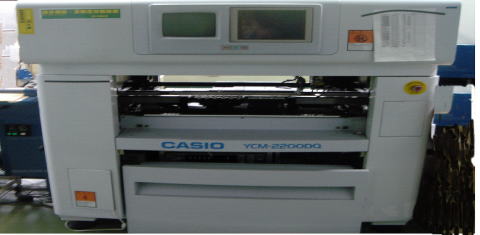

ＣＡＳＩＯ チップマウンタ ＹＣＭ－２２００ＤＱ |
|
|
 |
|
|
１．装置概要
●搭載速度
①2125サイズチップ部品：０．５８秒/点（最適条件による）
②ＱＦＰ搭載 ：１．８０秒/点（ＱＦＰ搭載装置１台使用）
●装置仕様
①対象基板
基板幅：５０～３６０㎜
基板長さ：６０～５１０㎜
基板厚さ：０．５～２．０㎜
②部品品種数 最大９４品種（８㎜テープ）
③エアー圧 ５．５ｋｇ/c㎡
④電源 単相 ２００Ｖ／２２０Ｖ／２３０Ｖ±１０％、
５０／６０Ｈｚ±３％
|
|
|
|
|
|

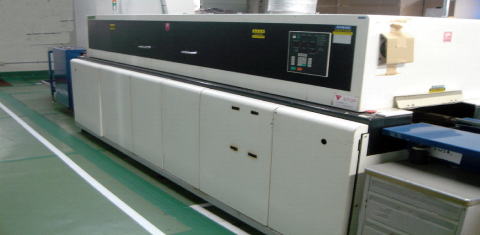

Ｐａｎａｓｅｒｔ リフロー炉 ＮＭ－２６３８Ｃ |
|
|
 |
|
|
１．装置概要
●特長
①新型熱風循環方式により、均一加熱特性の大幅向上を実現します。
②新型ヒータの採用で、優れた温度応答性と再現性を実現します。
③基板下面加熱ユニットにより、部品と基板の温度分布を良好にします。
④加熱部はプリヒート部２ゾーン、リフロー部２ゾーンで構成していますので、理想的な温度プロファイルが得られます。
⑤各ゾーンごとの独立熱風温度制御機構と、インバータによる熱風風速制御 機構を装備しています。
⑥落下基板排出コンベアを標準装備しています。
⑦小型サイドピン付きチェーンの採用によって、両面実装基板の搬送にも対応ができ、小サイズ基板（ ５０×５０㎜）の乗り継ぎもスムーズです。
●適用基板サイズ
大きさ（ＭＡＸ）幅２５０×長さ３３０㎜
（ＭＩＮ）幅５０×長さ５０㎜
厚さＭＡＸ１．６～ＭＩＮ０．８㎜
●電源
ＡＣ２００Ｖ±５％ 三相
周波数５０Ｈｚ／６０Ｈｚ
入力容量 １２５Ａ
|
|
|
|
|
|

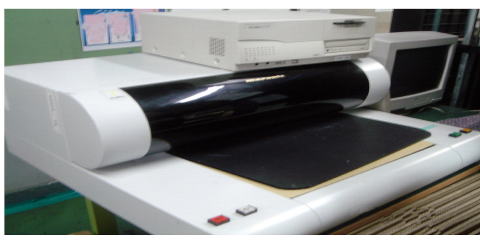

ｍａｒａｎｔｚ 装備部品確認装置 Ｍｏｄｅｌ ２２Ｘ |
|
|
 |
|
|
１．装置概要
①２２Ｘは、画像認識による装備部品確認装置です。検査出来る範囲は、部品の有無、大きなズレ、部品違い、文字違い等です。
（半田品質や、微妙な違い検出には対応しておりません）
②極限のシンプルプログラムです。検査対象をマウスで囲むだけで完了、即検査作業にはいれます。
③高速で検査します。１点約０．０３秒で判断します。
（使用されるＰＣの能力、検査範囲により変動します）
④検査結果を知らせる多彩な方法を備えています。全景に不良箇所表示、正しい物との比較、且つ印刷できます。
⑤検査対象基板は、リフロー前、リフロー後を問いません。また、完成品や組立途中の物でも検査可能です。
（物理的可動範囲以内であれば）
●ＰＣ
Ａｐｐｌｅ製 ＰｏｗｅｒＭａｃＧ４
●電源
ＡＣ１００Ｖ ５０／６０Ｈｚ |
|
|
|
|
|
ＭＩＮＡＭＩ 半自動印刷機 ＭＫ－２８０ＳＡ |
|
|
 |
|
|
１．装置概要
本装置は、単体で使用するクリーム半田印刷機です。
●特徴
①卓上型のコンパクトな設計になっており、フロアスペースを考えた省スペースタイプです。
②版離れスピードはサーボモーターでデジタル制御し、印刷形状の安定をはかります。
③フローティングスキージ機構採用による均一な半田量を確保できます。
|
|
|
|
|
|
付 属 設 備 |
|
|

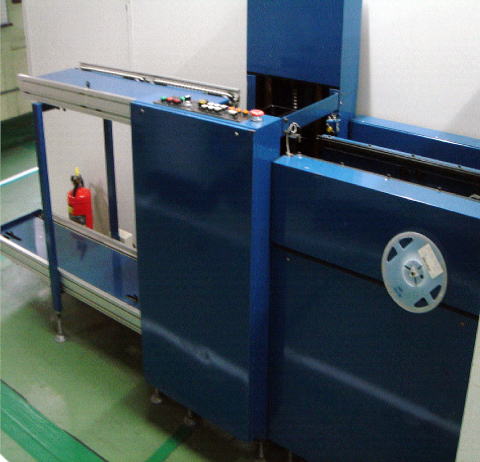

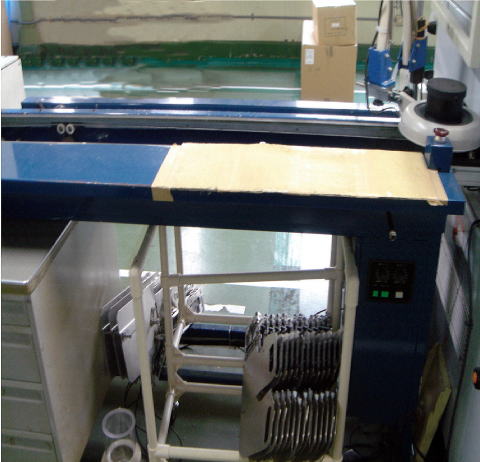

自動ローダ・アンローダレール 自動中間レール |
|
|
  |
|
|
|
|
